| PH值 | 6 |
|---|---|
| 白度 | 0.55 |
| 包装 | pp袋 |
| 材质 | 云母 |
| 规格 | 10-325 |
| 含水量 | 0.001 |
| 加工工艺 | 干法 |
| 粒度 | 20目 |
| 耐温 | 1000℃ |
| 品名 | 云母 |
| 性能 | 耐酸碱 |
| 用途范围 | 冶金 |
| 原产地 | 河北 |

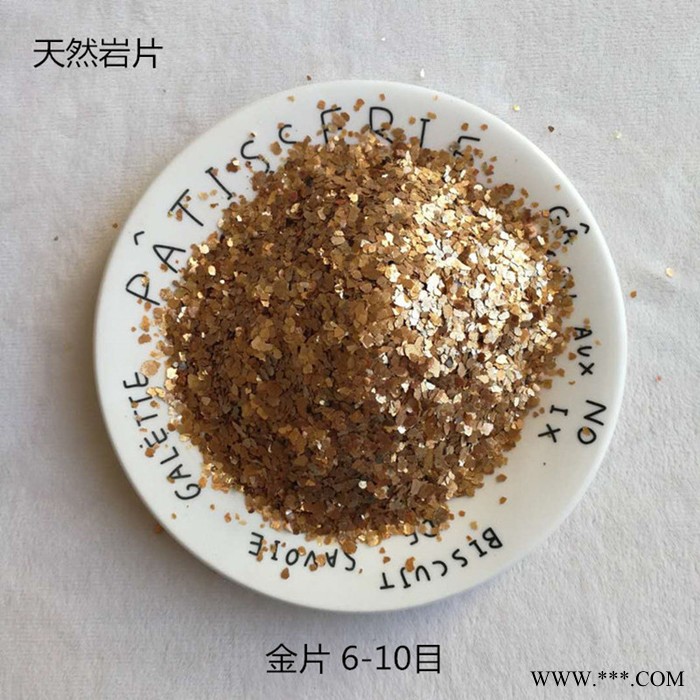

| 种类 | 金片 |
| 品级 | 一级 |
| 含量 | 99% |
| 品牌 | 汇鑫 |
| 加工定制 | 是 |
| 含砂量 | 0.001 |
汇鑫矿业生产摩擦材料刹车片用20-40-70目煅烧金云母 脱水金云母云母的煅烧，是将云母装入一特制的电炉中，加热到一定温度，经一定时间的恒温，以脱去云母晶体中的部分结晶水，使云母沿解理面的垂直方向产生显著的膨胀而分层，变得疏松而柔软，在制浆过程中能让酸，碱溶液均匀地浸润各个层间，沿解理面产生和破碎，形成尽可能大而薄的云母鳞片。云母粉加工设备有很多种，其中较常用到的**是云母粉碎机了。云母的煅烧质量对制浆的成浆率和质量影响很大，对粉云母纸的质量也有很大影响。
云母煅烧工艺
云母的煅烧工艺包括煅烧温度、时间的确定和煅烧方式的选择。
云母依其产地和品种的不同，其结构、成分和结晶水的含量也不一样。白云母的结晶水含量为0.38一?%，金云母的结晶水含量为0.38-5.42%。云母的耐温等级与云母的结晶水含量有关，结晶水含量高的云母耐温等级较低，结晶水含量低的云母耐温等级较高。从白云母的脱水曲线看，白云母在600-800*0时脱结晶水约为50%，从膨胀曲线看在700-850C时膨胀，并在800-880~C时出现膨胀非常大值，从差热曲线看，白云母的前列吸热效应从780-790*0开始。从上述三方面综合考虑，白云母的煅烧温度为700-800~0，煅烧时间为50-80分钟**能使白云母脱去结晶水的50%左右，而获得的供制浆用的云母料。
云母煅烧方式选择的依据是：不能使杂质混入，在煅烧过程中使所有的云母片均匀受热。目前，国内多采用间接加热式的回转炉，这种回转炉按加料方式的不同，分为连续加料和间断加料两种型式。经过煅烧后的云母叫云母熟料，需要对云母熟料进行筛选，以除去原来夹在云母层间的泥沙、易燃物的灰分和直径小于6毫米的云母碎片。
