| 标准 | GB |
|---|---|
| 材质 | 铸钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN1000 |
| 公称直径 | DN50-DN1000 |
| 规格 | DN50-DN1000 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 外形 | 大型 |
| 形态 | 蝶式 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 主体材料 | 铸钢 |
| 品牌 | 上海沪工阀门 |
| 型号 | D671J-10C |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
气动蝶阀工作原理：
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。 蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
蝶阀结构工作原理适用环境分析
1．按结构形式分类
(1)中心密封蝶阀
(3)双偏心密封蝶阀
(4)三偏心密封蝶阀
2．按密封面材质分类
(1)软密封蝶阀。
1)密封副由非金属软质材料对非金属软质材料构成。
2)密封副由金属硬质材料对非金属软质材料构成。
3)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。
3．按密封形式分类
(1)强制密封蝶阀
1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生
2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生
(2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生
(3)自动密封蝶阀。密封比压由介质压力自动产生。
4．按工作压力分类
(1)真空蝶阀。工作压力低于标准大气历的蝶阀。
(2)低压蝶阀。公称压力PN＜1．6MPa的蝶阀。
(3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。
(4)高压蝶阀。公称压力PN为10。0--80．0MPa的蝶阀。
(5)超高压蝶阀。公称压力PN＞100MPa的蝶阀。
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。本类阀门在管道中一般应当水平安装。
主要技术参数与性能
公称压力 1.6/2.5/4.0/6.4Mpa
使用温度范围 -20-185℃-185℃
公称通径 DN25-300mm
阀体材质 304.316.316L.WCB
连接方式 内镙纹、快装、法兰
适用介质 水.油.天然气.及酸.碱等腐蚀性流体
作用方式 切断型.调节型
驱动方式 双作用.单作用.（弹簧复位）
气源压力 （0.4-0.7）Mpa

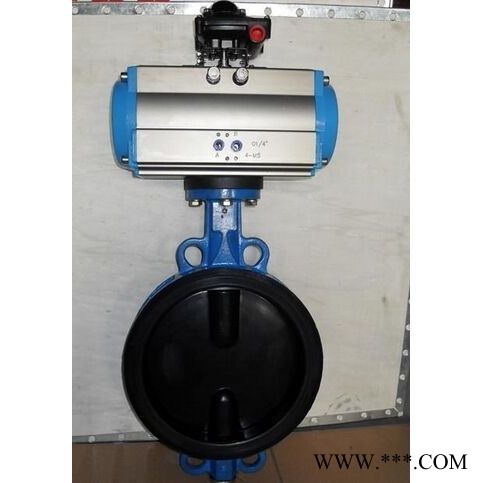

三、气动衬胶蝶阀/D671J-10C/D671X/衬三元乙丙/气动对夹蝶阀气动配套附件
①电磁阀（DC24V、AC220V)(防爆、普通）；
②空气减压过滤器（三联件）；
③限位开关（防爆、普通）；
④手动操作器；
⑤电气定位器（4-20MA)气动阀门定位器（0.15-0.8）Mpa；
⑥可提供各类进口附件。
