| 型号 | H53-88 |
|---|---|
| 耐冲击强度 | 50kg/cm |
| 理论涂布率 | 0.202千克/平方米/50微米 |
| 包装规格 | 25KG/桶广告包装 |
| 保质期 | 12个月 |
| 产地 | 湖南长沙市 |
| 干燥时间 | 12小时 |
| 类型 | 环氧防腐涂料 |
| 耐水性 | 240H不起泡不脱落 |
| 颜色 | 灰色 |
| 用途 | 钢结构防腐防锈 |
| 执行质量标准 | 国标 |
| 品牌 | 双洲牌 |
| 单件净重 | 25KG |
| 质量认证 | ISO9001 |
| 按溶剂类型分 | 油性漆 |
| 总固含量 | 90% |
环氧磷酸锌底漆
漆膜颜色：灰色
??包装规格：20+2kg/组??混合比例：10:1
??理论涂布率：0.202千克/平方米/50微米
??涂装膜厚：干膜：30-70微米/道
??环氧富锌底漆是工业防腐中应用较为广泛的产品之一，适用于大气环境下钢铁防锈，在一般防腐、化工大气、海洋环境等防腐及耐候涂装中广泛应用。环氧富锌底漆在防锈性能、附着力、机械性能、配套性能方面，均比较优良。
环氧富锌底漆为双组份涂料，组分一由环氧树脂、锌粉、防锈颜料、助剂、溶剂等组成，组分二为固化剂。 项目 指标 漆膜颜色及外观 灰色、表面平整无光 施工性 对涂膜无障碍 干燥时间 表干 ≤1h 实干 ≤24h 适用期（23±2℃） 5h 耐冲击强度 50kg/cm 附着力 1级 不挥发分中的金属锌含量 ≥70% 耐候性（天然暴晒6个月） 不起泡、不生锈、不开裂、不剥落
??技术参数
?双洲涂料环氧富锌底漆可根据含锌量的不同定做多种规格，含锌量包括80%、70%、60%、50%、40%、30%等，含锌量不同，价格不同，具体详情可咨询双洲销售人员。
??主要用途
??环氧富锌底漆适用于大气环境下，钢铁构件的防腐防锈底漆，特别是严苛的腐蚀环境、或者中长期的耐候需求情况下。例如钢结构桥梁底漆、储罐外防腐底漆、集装箱外防腐底漆、钢结构防锈漆、船壳底漆、海港设施防腐底漆等。
环氧富锌底漆用于钢结构、建筑场馆、桥梁钢构、港口码头设施、工程机械、石化储罐、管道防腐等众多领域，主要配套环氧云铁中间漆以及防腐面漆。
管道防腐 石油设施防腐 桥梁防腐

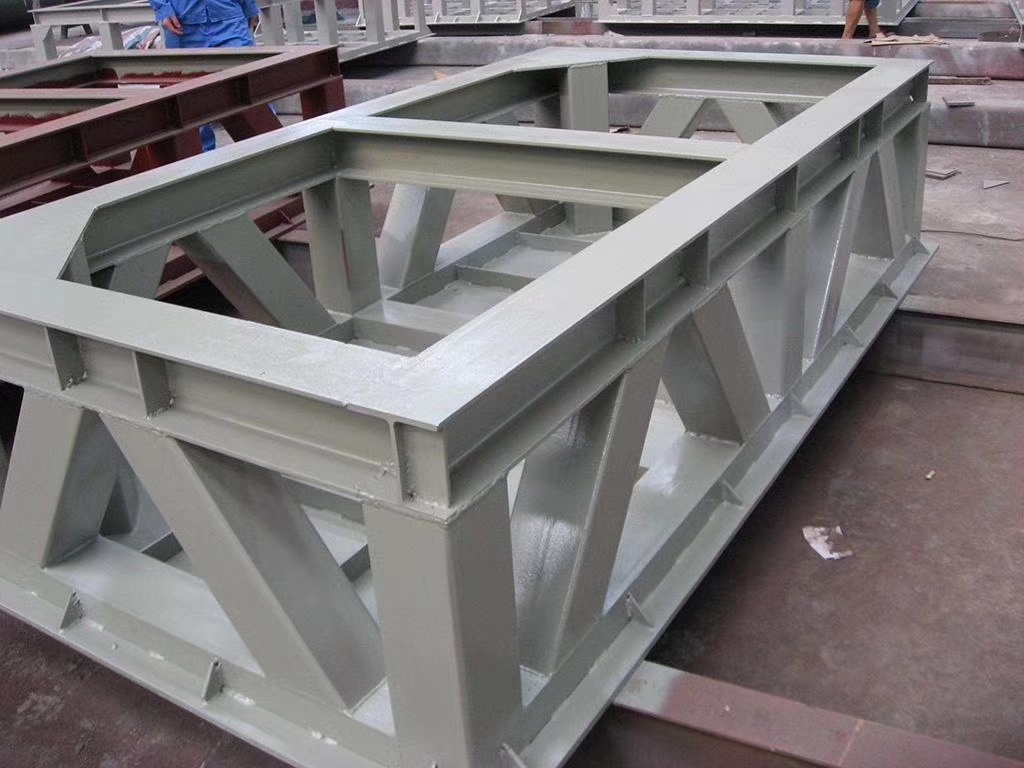

钢结构防腐 建筑场馆防腐 海洋平台防腐
??1、钢结构防腐：环氧富锌底漆+环氧云铁中间漆+丙烯酸聚氨酯面漆
??2、桥梁钢构防护：环氧富锌底漆+环氧云铁中间漆+氟碳面漆
??3、建筑场馆装饰：环氧富锌底漆+环氧云铁中间漆+氟碳金属漆
??施工工艺
??表面处理
??环氧富锌底漆钢材表面处理应达到GB/T 8923规定的Sa2.5级，不便于喷射除锈的部位，手工和动力工具除锈至GB/T 8923规定的St3级，钢材表面粗糙度为Rz30μm～75μm，并且除去表面的油污。
??喷砂完工后，除去喷砂残渣，使用真空吸尘器或无油、无水的压缩空气，清理表面灰尘。
??底漆涂装
??环氧富锌底漆推荐采用喷涂方法施工，可有气喷涂或无气喷涂，膜厚在70-80μm为宜，漆膜24小时实干之后涂装中间漆。
??中间漆涂装
??涂装间隔不宜过长，观察环氧富锌底漆表面是否产生锌盐，如有发现应及时除去。选用环氧云铁中间漆，喷涂1-2道，达到规定膜厚。
??面漆涂装
??面漆一般选用装饰性较好且耐候较佳的防腐涂料，如丙烯酸聚氨酯面漆、氟碳面漆、聚硅氧烷面漆等，喷涂2道为宜，漆膜光滑平整，颜色均匀一致。
