| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | 80 |
| 公称直径 | DN100,DN80 |
| 规格 | DN80 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 大型 |
| 用途 | 截止 |
| 可否定做 | 可以 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 主体材料 | 铸钢 |
| 类型(通道位置) | 二通式 |
| 品牌 | 上海bngo |
| 型号 | KZ543H |

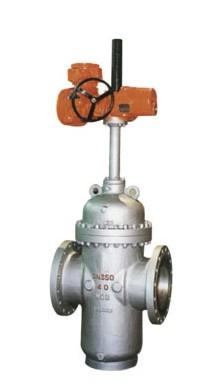

抗硫美标伞齿轮闸阀
产品型号：KZ543H
公称通径：50~500mm
材质：碳钢、不锈钢、
压力范围：1.6~10MPa
适用范围：≤150℃
驱动方式： 手动、电动、齿轮传动
适合介质： 含硫石油天然气
【伞齿轮执行标准】：
设计制造 Design and manufacture: JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92
【产品技术参数】：
公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
1.0 | 1.5 | 1.1 | ≤100℃-425℃ | 纸浆、污水、煤浆、灰、渣水混和物 |
【阀门零部件材料】：
阀体 、上盖 | 闸板 | 阀杆 | 密封面 |
不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
型 号： Z40H /Y | 规 格：DN15-DN600（mm） |
品 牌：滨工 | 单 价：面议 |
供货总量： | 最小起订量：1 |
品牌： | 滨工 | 型号： | Z40H/Y |
连接形式： | 法兰 | 主体材料： | 碳钢 |
公称通径： | DN40-DN600（mm） | 适用介质： | 蒸汽 |
材质： | 碳钢 | 密封形式： | 硬密封型 |
标准： | 国标，美标，德标，俄标 | 外形： | 大型 |
流动方向： | 双向 | 驱动方式： | 手动，电动 |
零部件及配件： | 阀体 | 用途： | 截止 |
压力环境： | 常压 | 工作温度： | 常温 |
类型(通道位置)： | 直通式 |
|
|
美标闸阀特点
1、产品的设计制造符合美国国家标准ANSI B16.34，美国石油学会标准API6D和API600要求。
2、结构紧凑、体积小、刚性好、密封安全可靠。
3、关闭件(闸板)采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
4、通径大于等于NPS10"，压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门，其操作装置中配有滚动轴承，启闭轻松。
5、主体材料，内件材料，填料，垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6、NPS≤10"的闸阀，其阀座可为更换式内螺纹连接的阀座，可任意组合与关闭件密封面材质配对，以满足工况要求，延长使用寿命。
标准 STD
设计与制造 | 结构长度 | 法兰尺寸 | 对焊连接尺寸 | 压力 -温度 | 试验 -检验 |
APl 600 | ASME B16.10 | ASME B16.5 | ASTM B16.25 | ASME B16.34 | APl 598 |
压力试验
公称压力 PN(Lb) | 强度试验 | 水密封试验 | 气密封试验 | |||
MPa | Lbf/in2 | MPa | Lbf/in2 | MDa | Lbf/in2 | |
150 | 3.1 | 450 | 2.2 | 315 | 0.5～0.7 | 60～100 |
300 | 7.8 | 1125 | 5.6 | 815 | ||
600 | 15.3 | 2225 | 11.2 | 1630 | ||
900 | 23.1 | 3350 | 16.8 | 2440 | ||
1500 | 38.4 | 5575 | 28.1 | 4080 | ||
2500 | 64.6 | 9367 | 47.4 | 6873 | ||
主要零件材料
壳体 | ASTM A216 WCB | ASTM A351 CF8 | |||
闸板 | WCB | CF8 | CF8M | Monel | |
阀杆 | F6a | F304 | F316 | Monel | F304 |
闸板密封面 | 13Cr 13Cr STL | 304 STL | 316 STL | Monel | 304 304 STL |
阀座密封面 | 13Cr STL STL | 304 STL | 316 STL | Morel | 304 STL STL |
壳体 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF8 |
闸板 | |||
阀杆 | F304L | F316 | F316 |
闸板密封面 | 304L 304L STL | 316 316 STL | 316L 316L STL |
阀座密封面 | 304L STL STL | 316 STL STL | 316L STL STL |
压力级 | DN | NPS | L | d | H | W | H1 | W1 | H2 | W2 | 电动装置 | ||
RF | RTJ | BW | |||||||||||
600 | 50 | 2 | 292 | 295 | 292 | 51 | 444 | 200 | - | - | 550 | 590 | DZW20A |
65 | 21/2 | 330 | 333 | 330 | 64 | 500 | 250 | - | - | 600 | 590 | DZW20A | |
80 | 3 | 356 | 359 | 356 | 76 | 558 | 280 | 585 | 310 | 660 | 590 | DZW30A | |
100 | 4 | 432 | 435 | 432 | 102 | 665 | 300 | 695 | 310 | 780 | 590 | DZW45A | |
125 | 5 | 508 | 511 | 508 | 127 | 760 | 350 | 790 | 310 | 850 | 810 | DZW60A | |
150 | 6 | 559 | 562 | 559 | 152 | 868 | 450 | 900 | 310 | 990 | 830 | DZW90 | |
200 | 8 | 660 | 664 | 660 | 203 | 1073 | 500 | 1110 | 310 | 1130 | 830 | DZW120 | |
250 | 10 | 787 | 791 | 787 | 254 | 1263 | 650 | 1300 | 460 | 1360 | 870 | DZW180 | |
300 | 12 | 838 | 841 | 838 | 305 | 1600 | 700 | 1650 | 460 | 1520 | 870 | DZW250 | |
350 | 14 | 889 | 892 | 889 | 337 | 1692 | 900 | 1750 | 460 | 1730 | 1170 | DZW350 | |
400 | 16 | 991 | 994 | 991 | 406.5 | 1835 | 900 | 1900 | 460 | 1840 | 1170 | DZW500 | |
900 | 50 | 2 | 368 | 371 | 368 | 51 | 458 | 280 | - | - | 832 | 590 | DZW20A |
65 | 21/2 | 419 | 422 | 419 | 62 | 550 | 280 | - | - | 880 | 590 | DZW30A | |
80 | 3 | 381 | 384 | 381 | 74 | 610 | 300 | 660 | 310 | 910 | 590 | DZW30A | |
100 | 4 | 457 | 460 | 457 | 100 | 702 | 350 | 750 | 310 | 1020 | 590 | DZW45A | |
125 | 5 | 559 | 562 | 559 | 125 | 850 | 400 | 900 | 310 | - | - | DZW60A | |
150 | 6 | 610 | 613 | 610 | 150 | 980 | 500 | 1060 | 460 | 1060 | 830 | DZW90 | |
200 | 8 | 737 | 740 | 737 | 201 | 1100 | 650 | 1140 | 460 | 1150 | 830 | DZWl20 | |
250 | 10 | 838 | 841 | 838 | 252 | 1320 | 700 | 1370 | 460 | 1320 | 870 | DZWl80 | |
300 | 12 | 965 | 968 | 965 | 303 | 1500 | 900 | 1560 | 460 | 1580 | 870 | DZW250 | |
350 | 14 | 1029 | 1038 | 1029 | 322 | 1900 | 900 | 1950 | 600 | 1660 | 1170 | DZW350 | |
400 | 16 | 1130 | 1140 | 1130 | 373 | 2050 | 900 | 2100 | 600 | 1780 | 1170 | DZW500 | |
1500 | 50 | 2 | 368 | 371 | 368 | 49 | 510 | 280 | - | - | - | - | DZW30A |
65 | 21/2 | 419 | 422 | 419 | 62 | 560 | 300 | - | - | - | - | DZW30A | |
80 | 3 | 470 | 473 | 470 | 74 | 620 | 350 | 670 | 310 | 960 | 590 | DZW45A | |
100 | 4 | 546 | 549 | 546 | 100 | 728 | 400 | 770 | 310 | 1040 | 810 | DZW60A | |
125 | 5 | 673 | 676 | 673 | 125 | 870 | 450 | 920 | 310 | - | - | DZW90 | |
150 | 6 | 705 | 711 | 705 | 144 | 1000 | 500 | 1070 | 460 | 1250 | 830 | DZWl20 | |
200 | 8 | 832 | 841 | 832 | 192 | 1130 | 750 | 1180 | 460 | 1600 | 870 | DZWl80 | |
250 | 10 | 991 | 1000 | 991 | 239 | 1360 | 900 | 1410 | 600 | 2150 | 870 | DZW250 | |
300 | 12 | 1130 | 1146 | 1130 | 287 | - | - | 1620 | 600 | 2380 | 1170 | DZW350 | |
350 | 14 | 1257 | 1276 | 1257 | 315 | - | - | 2020 | 600 | 2580 | 1170 | DZW500 | |
