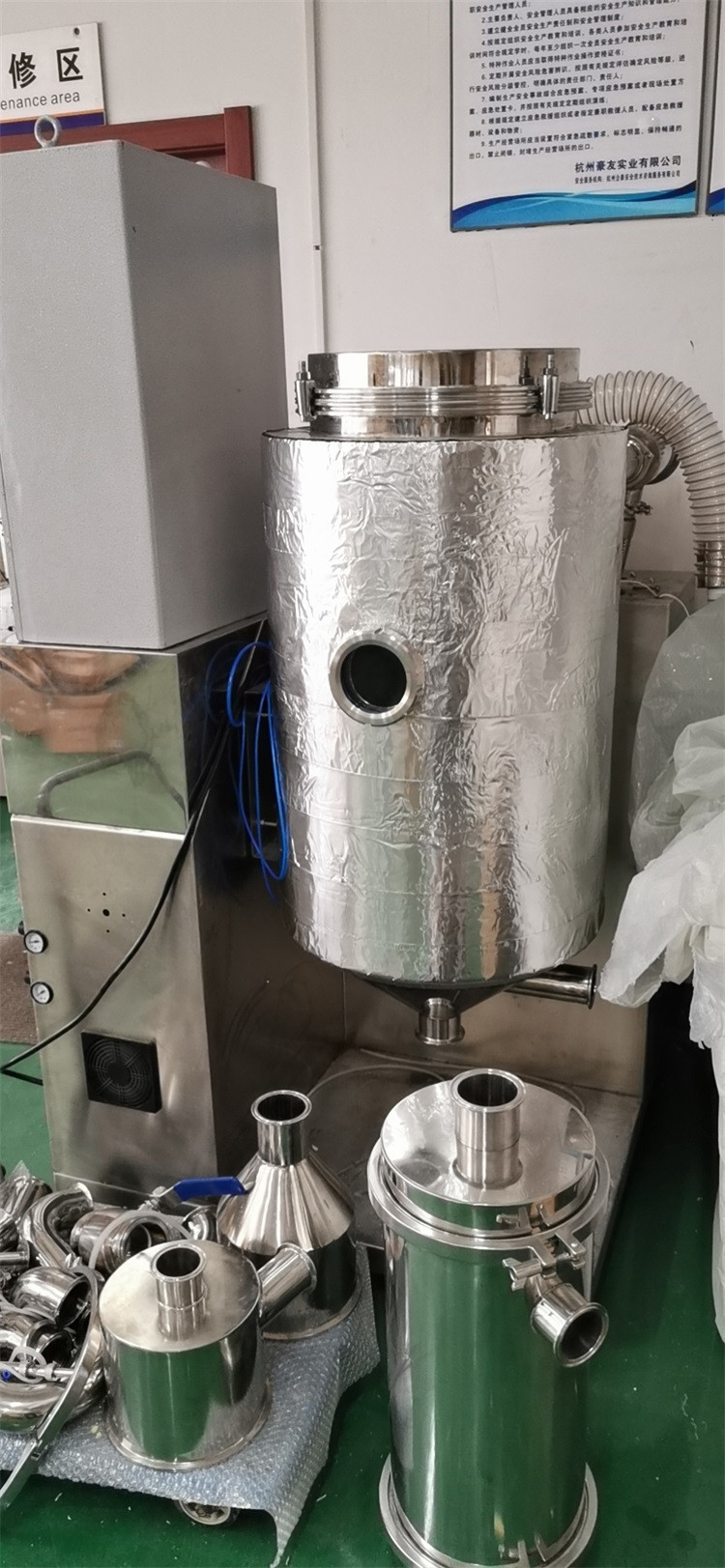

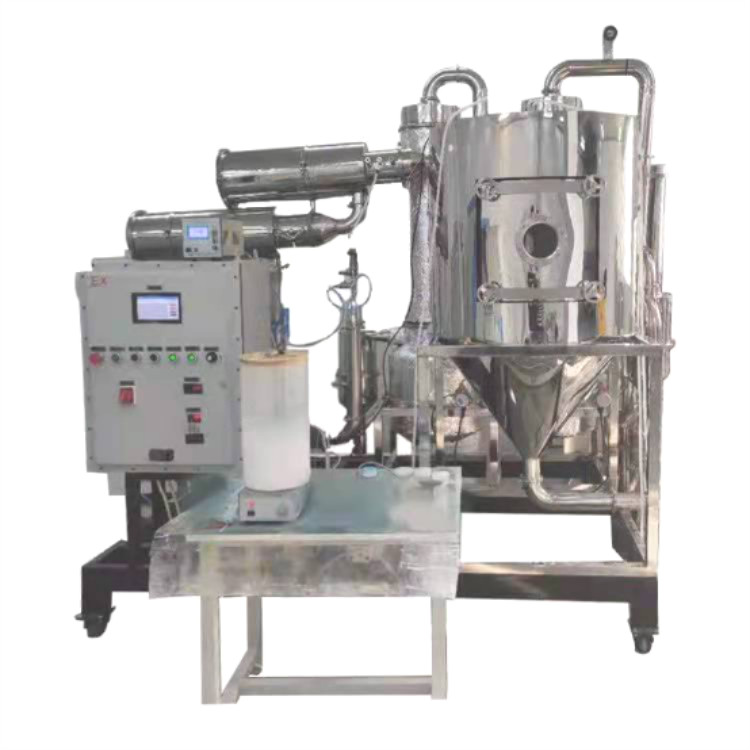

中试喷雾干燥机产品说明:
喷雾干燥机主要适用于高校、研究所和食品化工企业实验室生产微量颗粒粉末，对所有溶液如乳浊液、悬浮液具有广谱适用性, 适用于对热敏物的干燥如生物制品、生物药、酶制剂等，因所喷出的物料只是在喷成雾状大小颗粒时才受到高温，故只是瞬间受热，能保持这些活性材料在干燥后仍维持其活性成份不受破坏。

中试喷雾干燥机主要特征:
1.喷雾干燥机采用彩色大触摸屏操作，自带记忆功能，
2.全自动控制：一键式开机，设定喷雾工艺参数后，温度到达预定温度，蠕动泵启动，触摸屏上显示运行动画，运行流程清晰显示
3.手动控制：如需在实验过程对工艺参数进行调整，可手动调整，整个实验过程彩色触摸屏动态显示（动画）。
4.关机保护功能：机器除风机外停止运行，设备不会因为误操作（关风机）而导致加热部分烧坏。
5.喷雾、烘干及收集系统采用304不锈钢材料制造，使得喷雾干燥过程在无污染、稳定的环境下进行，为科研人员掌控实验进程及实验结果提供了便利,并能及时发现解决问题。所有不锈钢元件易拆卸，易清洗。
6.内置无油空压机，喷粉的颗径呈正态分布，流动性非常好，而且噪音非常低（可选离心式雾化）；
7.二流体喷雾的雾化结构，整机采用不锈钢材料制造，设计紧凑，无需附属设备，方便使用，历久如新。（可选离心式雾化）
8.为了满足用户在实验范围调节各项参数的要求，在干燥温度控制的设计上采用实时调控PID恒温控制技术，使全温区控温准确，加热控温精度±1℃。
9.为了保持样品的纯净，配备了进风口过滤器。
10.进料量可通过进料蠕动泵调节，磁力搅拌器可选
11.干燥后的成品干粉，其颗粒度较均匀，95%以上的干粉在同一颗粒度范围。
12.小型喷雾干燥机针对黏性物料，设有喷咀清洁器（通针），在喷咀被堵塞时，会自动清除，通针的频率可调。

技术参数:

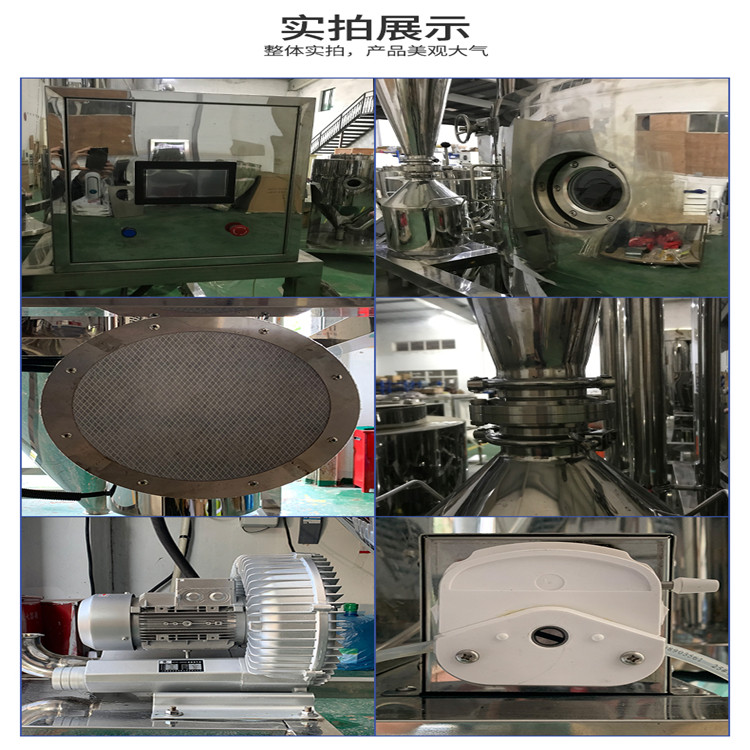

设备系统组成：

1.加热：由电加热器、陶瓷电加热丝组成，完成将常压空气加热工艺所需的高温空气。

2.进料：液料由蠕动泵抽送顶部的喷头。

3.喷雾：由喷头将液料雾化成微米级雾滴，进入干燥塔体。

4.干燥: 由加热后的热空气与喷头雾化的微米雾滴结合，瞬间干燥样品。

5.产品出料及除尘：旋风分离器、底部收集瓶、

系统工艺原理阐述：

经过前道工序处理后的料液进入泵送干燥室顶部的喷头。气压将料液均匀地雾化为微米雾滴群，进入干燥室内。常压空气进入加热系统，被加热工艺所需的温度，经热风管道均匀的进入干燥室，与雾滴群接触后高温固化，热解成产品，干燥后的成品随同空气经过旋风分离器进行气固分离 ，成品细粉回收，含有微量粉体的尾气再经过布袋除尘器进行尾气净化，达到环保要求的尾气经引风机排空。

常见问题及解决办法：

喷雾干燥是液体工艺成形和干燥工业中广泛应用的种工艺，主要适用于从悬浮液、糊状液体原料等中生成粉状、颗粒状或块状固体产品。如若用户对产品要求较高，如成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合的标准时，大多选择喷雾干燥。不过，有个别用户反映，在使用喷雾干燥机过程中会出现些问题，或是些小故障。那么，笔者通过搜集并整理了喷雾干燥机常见的问题原因以及解决方法。

问题：产品含水量高

有技术人员指出，导致这种情况出现的原因可能有3种，例如料液雾化不均匀或者粒子尺寸太大、进风温度过低、进料过量等等。

对此，用户则可以通过提高离心机转速或者增强高压泵压力来处理，同时可以调整进料量和进风温度。

问题二：跑粉现象严重

如果机器跑粉现象严重，有可能是旋风分离器出现问题，或者除尘性能低，解决办法是适当增加二除尘。针对前者跑粉原因，用户可以对旋风分离器进行检查，查看是否有缺口，以及气密性是否完好。对于后者技工则建议适当增加二除尘。

问题三：喷头堵塞

通常物料大多从悬浮液、糊状液体原料等中生成粉状、颗粒状或块状固体产品。如若料液浓缩不当或者没有过滤都会出现这样的问题。

这时用户要在过滤之前除掉料液中的大颗粒，调整好相对密度，料液颗粒大小均匀、适宜，利于避免喷头堵塞。

问题四：料液含有杂质

通常代餐粉等产品对品质要求非常高，如若料液中含有大量杂质，直接影响产品的质量。对此，行业人士指出，料液中中含有杂质，要先对空气过滤器进行检查，过滤网根据情况进行换。或者把料液中的杂质过滤掉，再者定期对设备进行全面的清洗，去除杂质。

问题五：出现积粉、湿粉

般来说，塔顶、喷雾器以及塔壁局部很容易出现积粉，塔壁易粘着湿粉。前者要校正喷雾干燥机热风分配器的位置，改变进风不均匀的状况，或要换新的喷嘴，还要定期检查和清洁。而后者可通过控制进料速度和排风温度来改善进料量和预热即可。

多相关资料请详询乔跃小马

使用注意事项：
    1、应放在室内干燥的水平处利用，箱体外壳必须有效接地。
    2、实验型用喷雾干燥机在供电线路中，用户应安顿与干燥箱电流相应的通断开关。
    3、每台干燥箱事变室内附有两块风络式搁板供摆设试物，并可按试物大小调理器整搁板间距，摆设试物不宜过密，以利热气氛流通，事变室的底板上面不准摆设试物，克制因过热烧坏试物。
    4、本机为数字体现温控仪，选择设连天温度时，将仪表板上的温试设定数字按至切合所需的温度数即可开始事变。
    5温控仪的指示灯：绿灯为电热器在事变，红灯为加热克制，当加热至箱内温度到达设定温度后绿灯转至红灯，以后温控仪不绝翻转举措，红绿灯交替闪灼，即为恒温状态，但由于刚恒温时，事变室内部受热还不匀称，纵然到达设定温度，箱内已处于恒温状态，有大概会出现余热承继升温，此征象于半小时后徐徐消散趋于稳固。
    6、开机时，为了求得加速升温时间，将加热开关打至高温，两组加热器同时加热，到达恒温状态后，可将加热开关打至低温，只留一组加热器事背叛流电耗。
    7、取放试物时，勿撞击伸入事变室内的传感器，以防损及传感器的测温头目导致控制失灵。
    8、开机前将箱顶排气阀旋开约10mm左右，以利箱内气氛变动对流，并将潮气废气倾轧。
    9、欲观察事变室内试品情况，可开启外门，或从玻璃门向内窥视，但外门不常开为宜，以免热量外泄，且当温度升到300度左右时，开启箱门大概会使玻璃急骤冷却而破裂。
    10、本系列干燥箱为非防爆产品，切勿烘烤易燃、易爆、易挥发性的物品
