| 规格 | 一箱一泵或两箱两泵 |
|---|---|
| 加工定制 | 是 |
| 型号 | jsjy |
一、工艺原理
锅炉给水中的钙、镁硬度会在高温环境下发生化学反应或者浓缩结晶，生成不溶的水垢，牢固附着在锅炉受热面上。这种水垢是热不良导体，会阻碍热传导，严重时可能发生锅炉爆管事故；另外还会加剧垢下金属化学腐蚀，危害相当严重。
虽然锅炉凝结水、给水都经过严格软化、除盐处理，但仍有少量钙、镁进入炉水，如果不对这部分进行处理，也会结垢对锅炉安全运行造成威胁。目前炉水加磷酸盐是**适宜处理方法，生成物（碱式磷酸钙）是一种松软的水渣，易随锅炉排污排除，且不会粘附在锅内变成水垢。

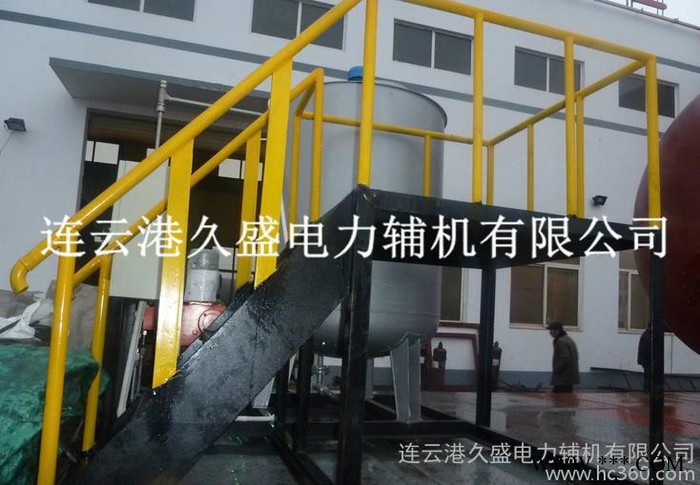

加药装置主要包括药液溶配系统、计量投加系统、安全系统、控制系统等四部。固体磷酸盐加入溶药箱内，然后按比例加入除盐水或凝结水搅拌溶解，再由计量泵投加系统投加到锅炉汽包内。投加控制采用手动方式，也可依据上位系统输出的信号进行随动控制自动投加。
二、加药装置分类及结构
加药装置包括：给水加氨装置、加联氨装置、炉水加磷酸盐装置、凝结水加氨装置等。一般分为：一箱一泵、一箱二泵、二箱三泵、二箱一 四泵。
加药装置组成结构：溶液箱、液位计、计量箱、搅拌器、加药计量泵、安全阀、压力表、控制柜、阀门及管路集中布置，各部件材质主要分不锈钢和碳钢衬胶。
三、加药装置特点
1、加药装置配置的溶液箱、计量泵以及系统管路均根据需要采用了防腐设计，寿命长。
2、具备手动、自动和手（自）动等多种控制方式**限度的满足市场要求。
3、根据用户要求可以实现定期配药，定期搅拌。
四、加药装置定购须知
1、提供化学溶液为何种，确定加药装置材质。
2、加药泵选定压力及流量。
3、溶液箱配套一般为1m3.
4、配置为几箱几泵。
5、具体配置有：(1)搅拌机(2)溶液罐(3)液位计(4)安全阀(5)管线支架(6)计量泵(7)溶液罐出口阀(8)溶液罐排污阀(9)进水管线阀(10)过滤器(11)加药管线(12)压力表(13)泵出口管线阀(14)电控柜(15)泵进出口管线阀
五、使用范围：高压及更高参数汽包锅炉炉水处理
六、型号说明
七、规格型号
（一箱一泵）规格型号
规格型号 | 容积m³ | 流量L/H | 压力Mpa | 功率KW | 出口管径mm | 外形尺寸L*B*Hmm |
JSJY-0.25/ 1-1 | 0.25 | 16 | 1.0-2.6 | 0.55 | DN15 | 1500*700*1300 |
JSJY-0.5/ 1-1 | 0.5 | 32 | 0.55 | DN20 | 1600*1000*1500 | |
JSJY-1.0/ 1-1 | 1.0 | 48 | 0.55 | DN15 | 2000*1200*2000 | |
JSJY-1.5/ 1-1 | 1.5 | 125 | 0.55 | DN25 | 2200*1600*2100 | |
JSJY-2.0/ 1-1 | 2.0 | 310 | 1.10 | DN25 | 2200*1600*2200 |
（一箱二泵）规格型号
规格型号 | 容积m³ | 流量L/H | 压力Mpa | 功率KW | 出口管径mm | 外形尺寸L*B*Hmm |
JSJY-0.25/ 1-2 | 0.25 | 16 | 1.0-2.6 | 0.55 | DN15 | 1500*1000*1300 |
JSJY-0.5/ 1-2 | 0.5 | 32 | 0.55 | DN20 | 1800*1200*1500 | |
JSJY-1.0/ 1-2 | 1.0 | 48 | 0.55 | DN15 | 2000*1200*2000 | |
JSJY-1.5/ 1-2 | 1.5 | 125 | 0.55 | DN25 | 2200*1600*2100 | |
JSJY-2.0/ 1-2 | 2.0 | 310 | 1.10 | DN25 | 2300*1600*2200 |
（二箱三泵）规格型号
规格型号 | 容积m³ | 流量L/H | 压力Mpa | 功率KW | 出口管径mm | 外形尺寸L*B*Hmm |
JSJY-0.5/ 2-3 | 0.5 | 32 | 1.0-2.6 | 0.55 | DN20 | 1800*2300*1500 |
JSJY-1.0/ 2-3 | 1.0 | 48 | 0.55 | DN15 | 2200*2600*2000 | |
JSJY-1.5/ 2-3 | 1.5 | 125 | 0.55 | DN25 | 2300*2800*2100 | |
JSJY-2.0/ 2-3 | 2.0 | 310 | 1.10 | DN25 | 2300*3000*2200 |
（二箱四泵）规格型号
规格型号 | 容积m³ | 流量L/H | 压力Mpa | 功率KW | 出口管径mm | 外形尺寸L*B*Hmm |
JSJY-0.5/ 2-4 | 0.5 | 32 | 1.0-2.6 | 0.55 | DN20 | 2000*3000*2100 |
JSJY-1.0/ 2-4 | 1.0 | 48 | 0.55 | DN15 | 3200*3800*2500 | |
JSJY-1.5/ 2-4 | 1.5 | 125 | 0.55 | DN25 | 3200*4500*3200 | |
JSJY-2.0/ 2-4 | 2.0 | 310 | 1.10 | DN25 | 3200*4800*3500 |
（备注：可以根据客户要求设计相应型号）
