| 连接形式 | 螺纹 |
|---|---|
| 主体材料 | 铸铁 |
| 公称通径 | 50-600（mm） |
| 适用介质 | 水、油、气等 |
| 密封形式 | 软密封型 |
| 标准 | GB/T17241.6GB9113 |
| 外形 | 中型 |
| 流动方向 | 单向 |
| 零部件及配件 | 执行器 |
| 用途 | 截止 |
| 压力环境 | 1.0～2.5MPa |
| 工作温度 | -29～121℃ |
| 类型(通道位置) | 二通式 |
| 规格 | KZ43Y |
| 材质 | 铸铁 |
| 品牌 | JOTO |
| 型号 | KZ43Y |

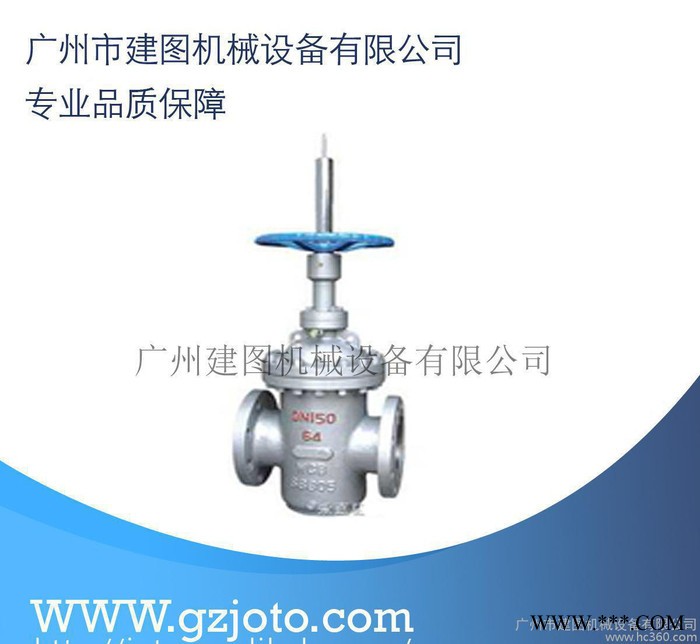

一、 抗硫平板闸阀KZ43Y,KZ43WY,KZ43WF产品简介
本系列产品采用新型浮动式密封结构，适用于压力不大于10MPa，温度-29～121℃的H2S气体含量较高的天然气管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便，具有较强的防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。
二、抗硫平板闸阀KZ43Y,KZ43WY,KZ43WF应用范围： 平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。 Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线
三、 抗硫平板闸阀KZ43Y,KZ43WY,KZ43WF结构特征与工作原理
1、 采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、 闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。
3、 阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成**道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、 由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开.
四、 抗硫平板闸阀KZ43Y,KZ43WY,KZ43WF性能规范
公 称 压 力 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
公 称 通 径 | DN40～DN700 | |||||
工作压力(MPa) | ≤1.0 | ≤1.6 | ≤2.5 | ≤4.0 | ≤6.4 | ≤10.0 |
强度试验(MPa) | 2.0 |
| 3.75 | 6.0 | 9.6 | 15.0 |
密封试验(MPa) | 1.1 |
| 2.75 | 4.4 | 7.1 | 11.0 |
工 作 介 质 | 水、油品、天然气等 | |||||
工 作 温 度 | -29～121℃ | |||||
五、抗硫平板闸阀KZ43Y,KZ43WY,KZ43WF产品主要参数
基本型号 | (K)Z43WF、 (K)Z43WY、 (K)Z43Y、 (K)Z43F、 (K)Z43H (K)Z543WF、 (K)Z543WY、 (K)Z543Y、 (K)Z543F、 (K)Z543H (K)Z643WF、 (K)Z643WY、 (K)Z643Y、 (K)Z643F、 (K)Z643H (K)Z943WF、 (K)Z943WY、 (K)Z943Y、 (K)Z943F、 (K)Z943H | |||
压力等级范围 | PN1.6～15.0MPa | Class 150～900 | ||
通径范围 | DN25～1000mm | 1"～40" | ||
驱动方式 | 手轮驱动 | 齿轮动、气动、液动、电动 | ||
适用范围 | Class 150～300 (PN1.6～4.0) | Class400 (PN6.4) | Class600～900 (PN10.0～15.0) | Class 150～900 |

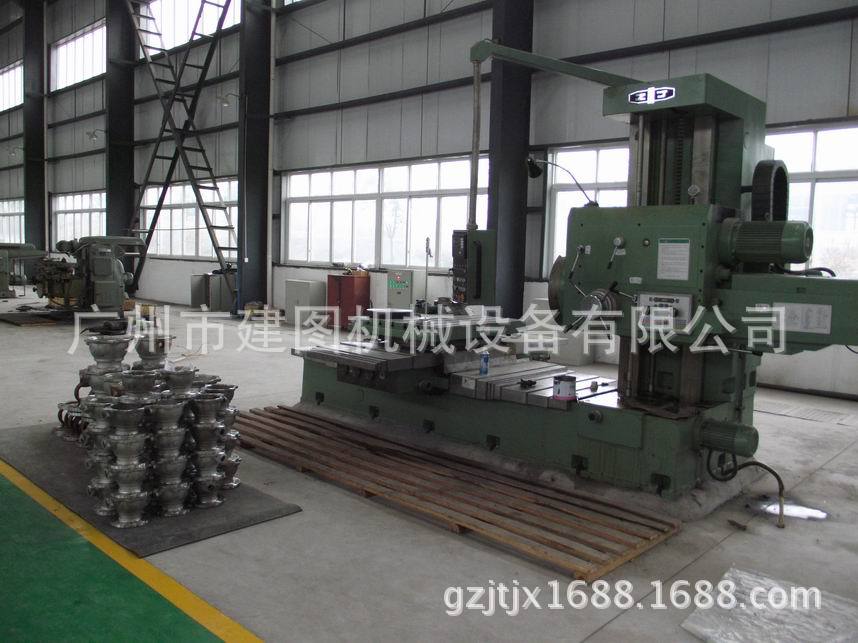

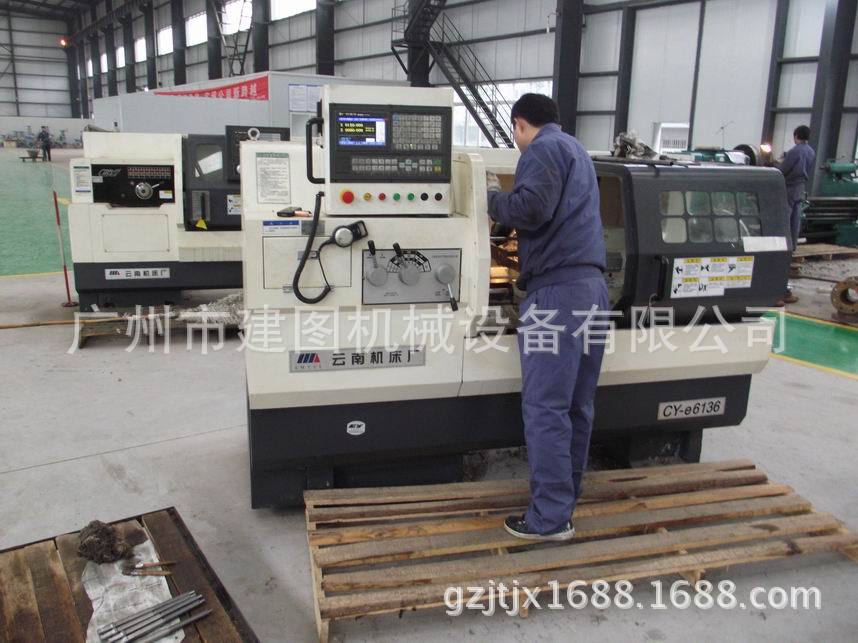

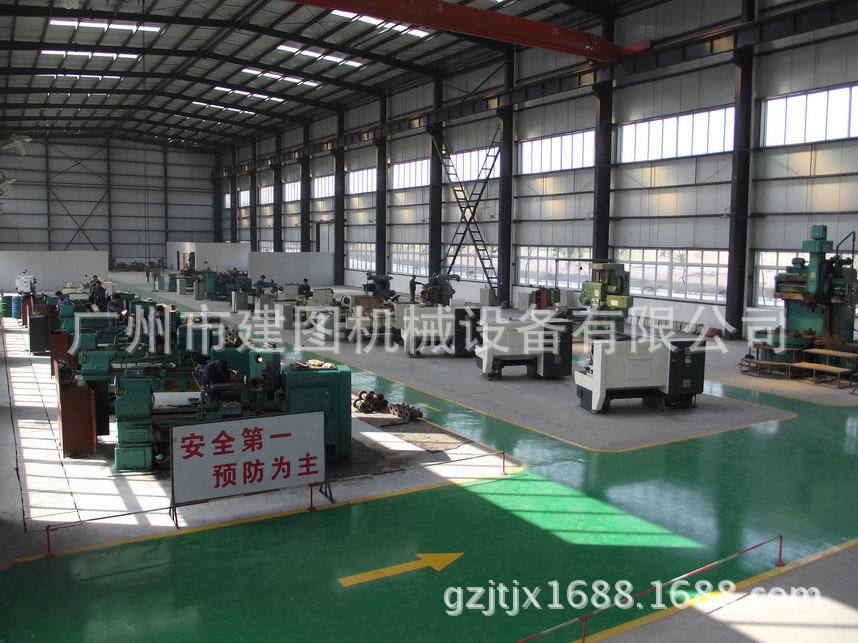

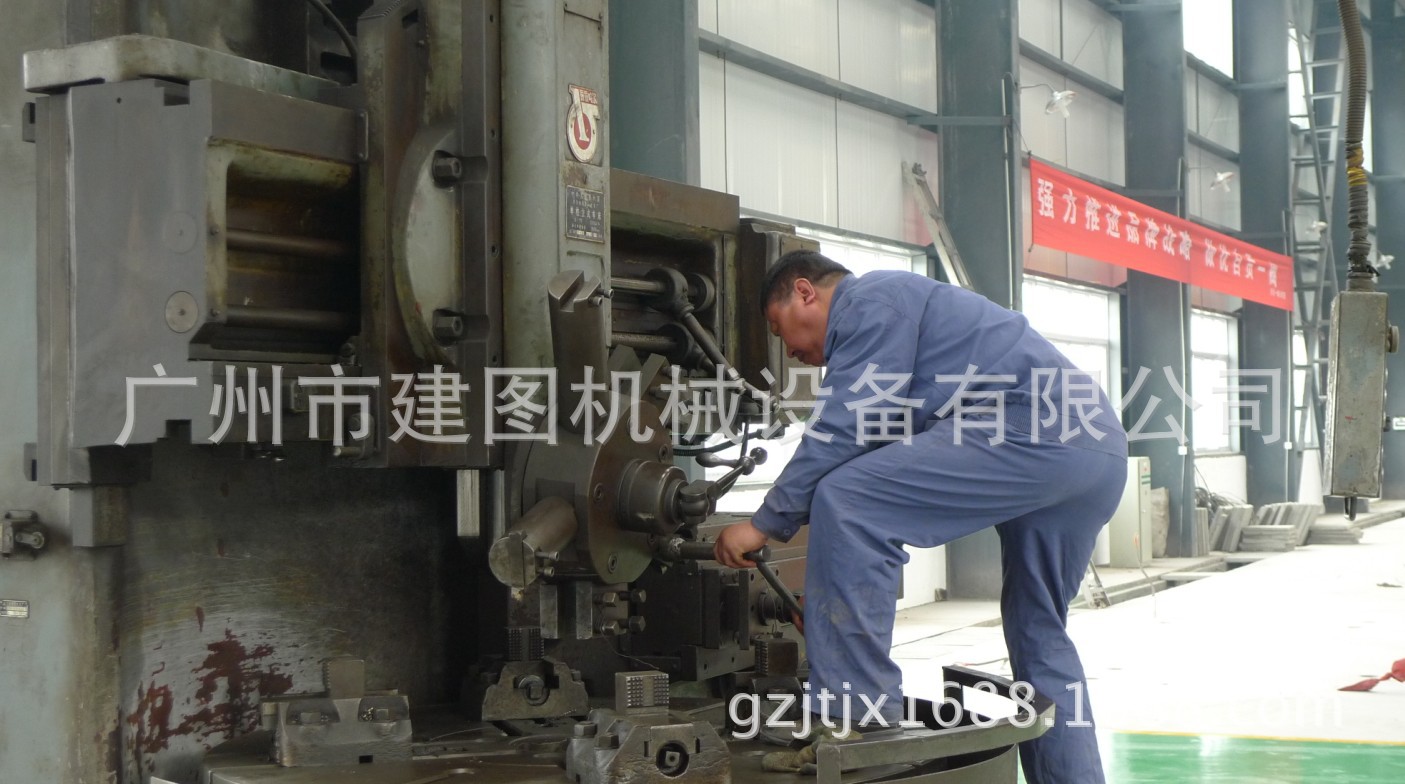

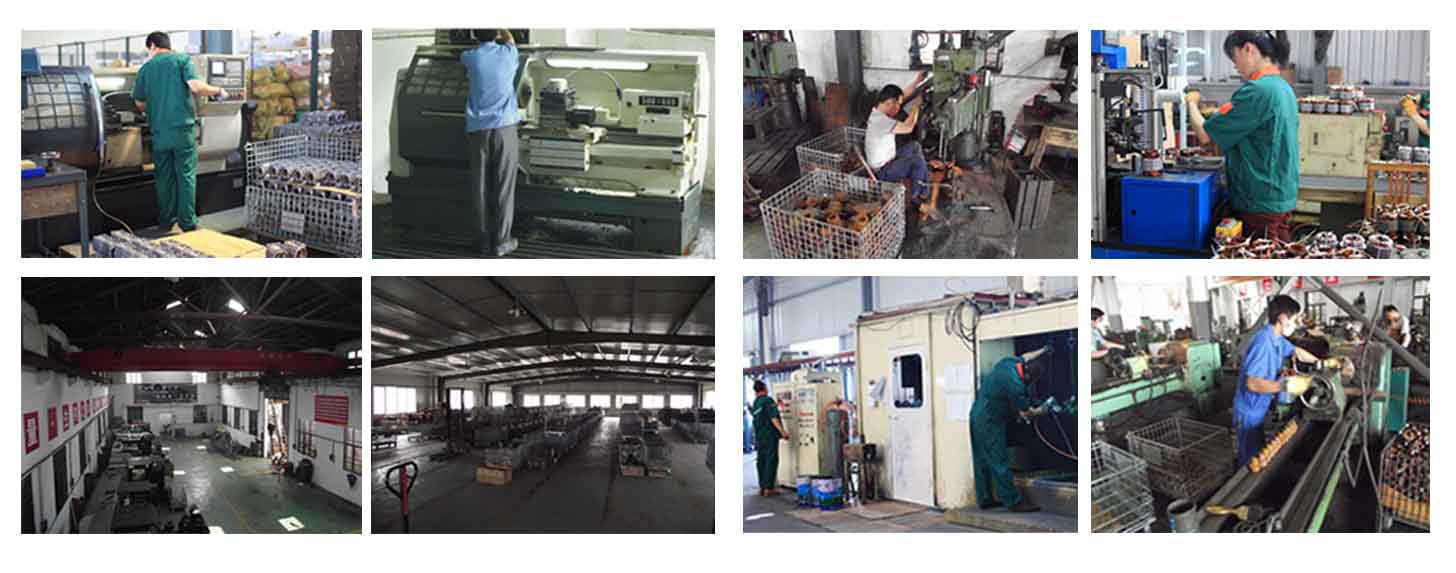

专业制造：
