| 材质 | 合金钢 |
|---|---|
| 连接形式 | 法兰 |
| 结构形式 | 固定球球阀 |
| 公称通径 | DN50-400（mm） |
| 适用介质 | 水,蒸汽,油品、硝酸类、醋酸类 |
| 压力环境 | 低压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 零部件及配件 | 执行器 |
| 用途 | 调节 |
| 类型(通道位置) | 直通式 |
| 作用对象 | 水 |
| 规格 | KQ41F |
| 品牌 | JOTO |
| 型号 | KQ41F |
产品介绍:

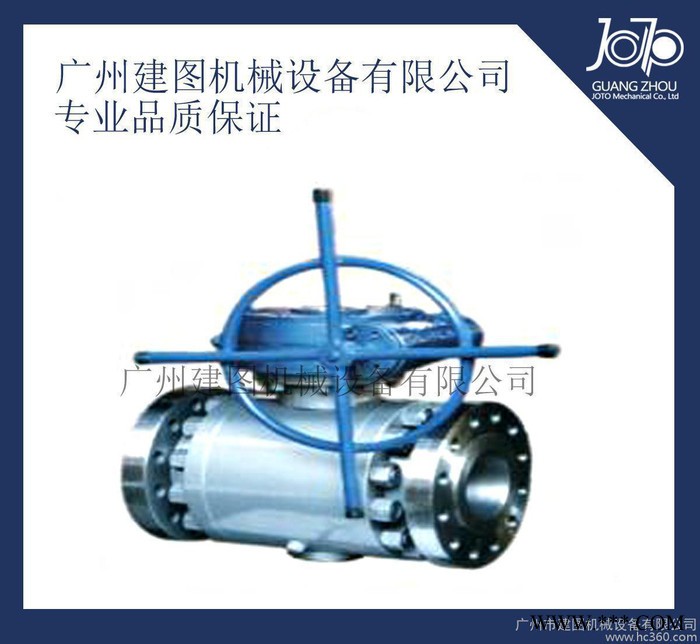

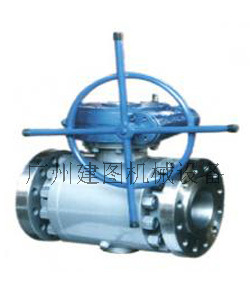

KQ41F抗硫球阀是根据用户的需求，为满足在硫化环境下的抗硫化就力裂化的要求，我们从设计，选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。KQ抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩经齐备，并可配多种驱动装置，是化工、石油炼制、油气开采与输送系统理想的用阀选择。公称通径：DN50-400mm 2"-16"缩径：DN50-450mm 2"-18" 公称压力：PN2.5-10.0MPa CLASS：150-900Lb 适用温度：－196℃-300℃。
主要性能及规范
| 公称压力 PN(MPa) | 试验压力(MPa) | 压力级 | 试验压力(MPa) | ||||
| 壳体 | 高压液密封 | 低压气密封 | 壳体 | 高压液密封 | 低压气密封 | ||
| 2.5 | 3.75 | 2.75 | 0.6 | CLASS150 | 2.94 | 2.16 | 0.6 |
| 4.0 | 6.0 | 4.4 | CLASS300 | 7.76 | 5.62 | ||
| 6.4 | 9.6 | 7 | CLASS600 | 15.3 | 11.23 | ||
| 10.0 | 15 | 11 | CLASS900 | 23 | 16.85 | ||
抗硫球阀型号、零件材料及主要参数
| 主要型号 | 零件名称 | 材质 | |||
| 碳钢 | 低温钢 | 不锈钢 | |||
| QK4 1/7 QK34 1/7 QK64 1/7 QK94 1/7 | 阀体 | A105 | A350LF2 | A182 F316 | |
| 球体 | A105+镀镍 | A350LF2 | A182 F316 | ||
| 阀杆、固定轴 | 45/40cr+镀镍 | 42CrMo+镀镍 | A182 F316 | ||
| 阀座 | A105+镀镍 | A350LF2+镀镍 | A182 F316 | ||
| 密封圈 | 增强聚四氟乙烯 对位聚苯 | ||||
| O型圈 | 氟橡胶 | ||||
| 垫片、填料 | 柔性石墨 V型聚四氟乙烯 | ||||
| 轴套 | SF自润滑轴承 | ||||
| 螺栓 | A193 B7M | A193 B7M | 316 | ||
| 螺母 | A194 2HM | A194 7M | 316 | ||
| 应 用 规 范 | 结构长度按 | GB12221-89 ANSI B16.10 | |||
| 法兰尺寸按 | JB79-59 GB9113 HG20592-97 ANSI B16.5 | ||||
| 焊接标准按 | GB12221-89 ANSI B16.25 | ||||
| 检验试验按 | GB/T13927 JB/T9092-99 API598 | ||||
| 防火试验按 | API 607 BS6755 II | ||||

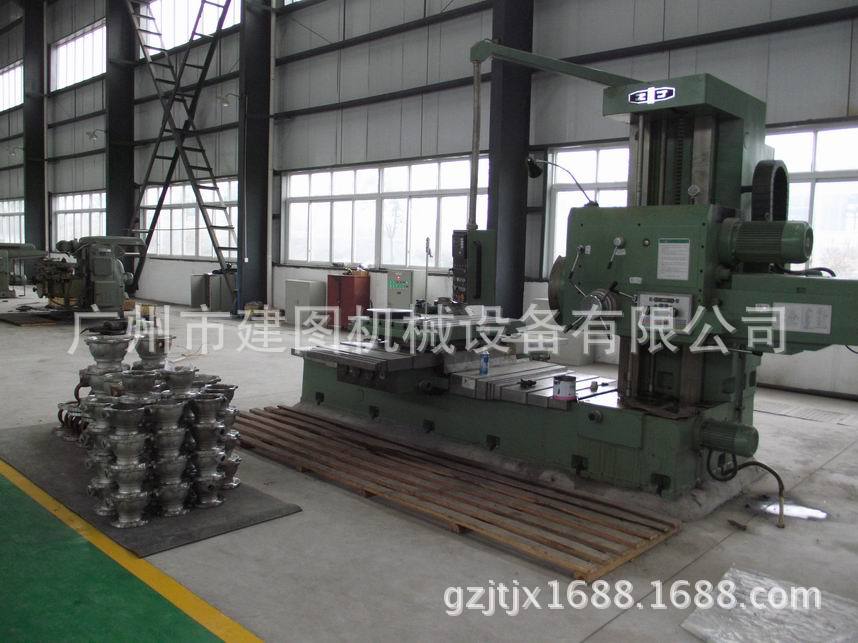

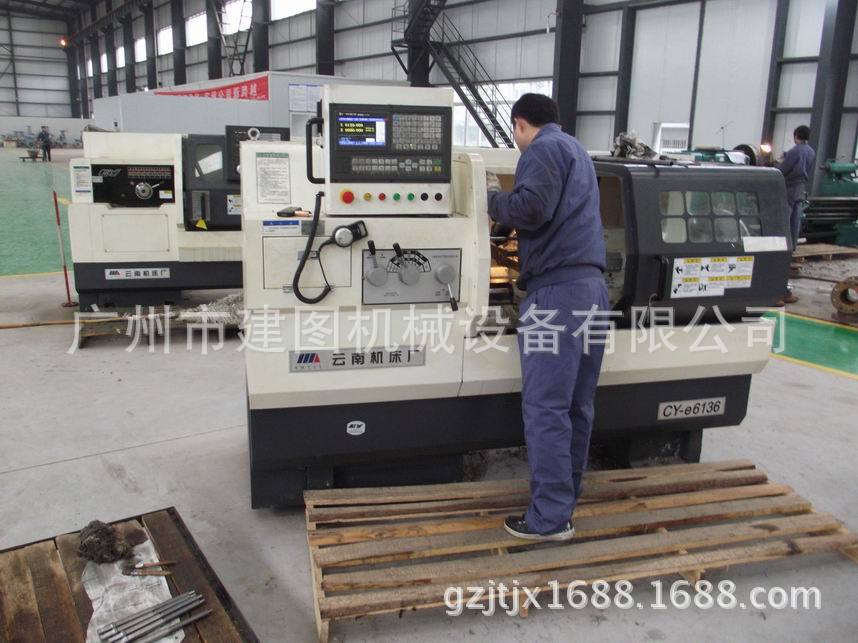

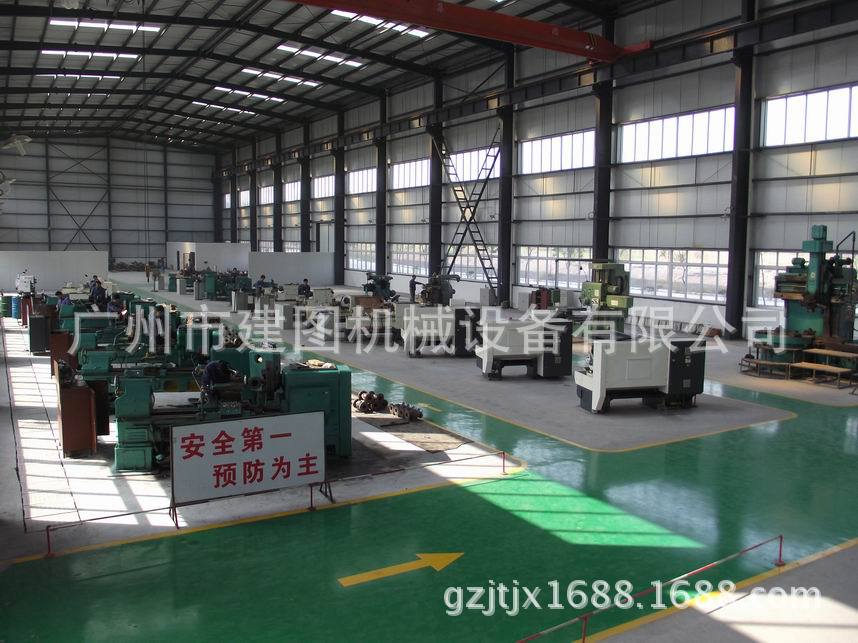

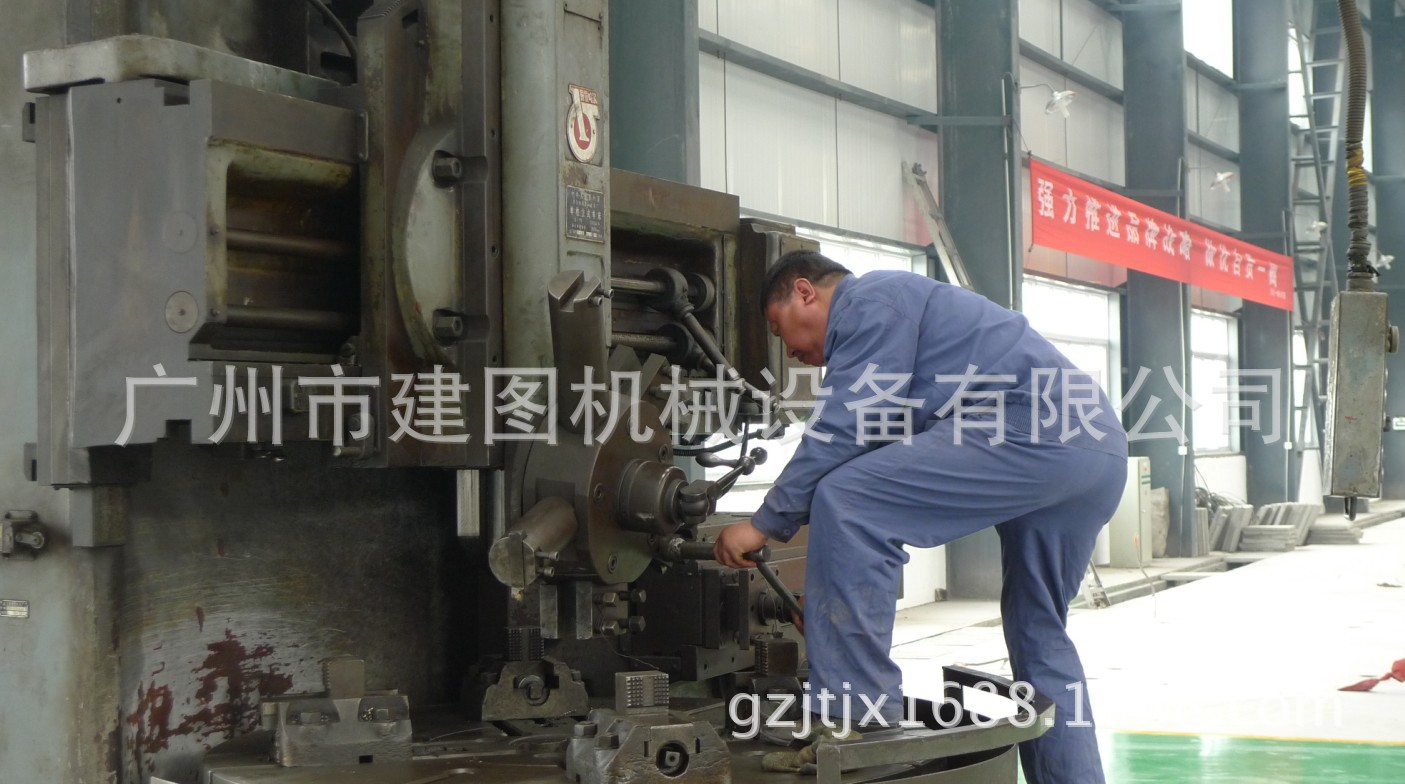

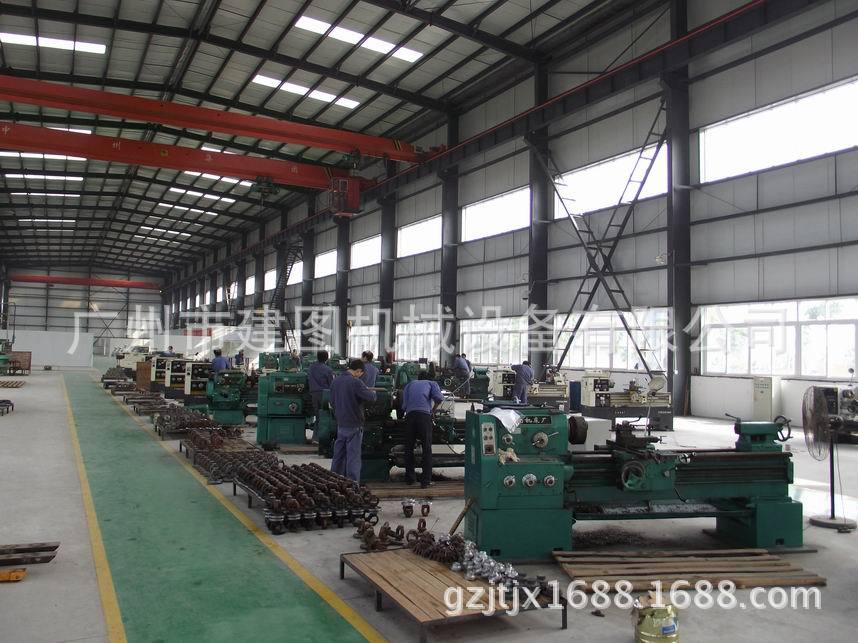

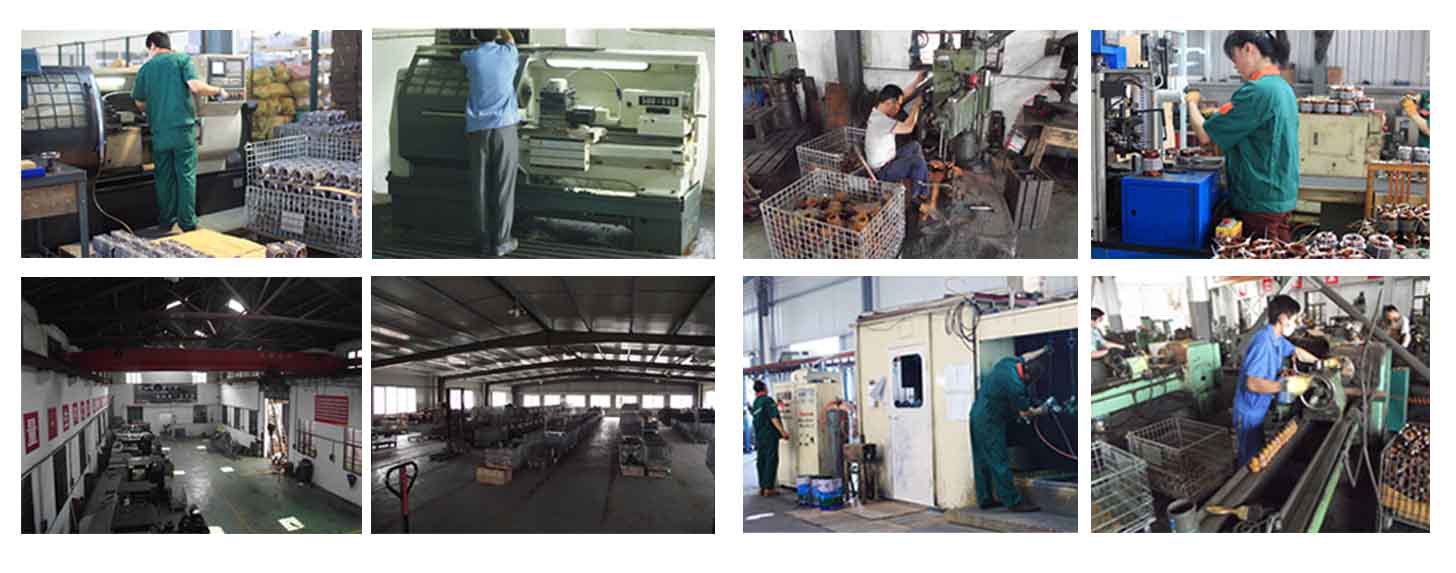

专业制造：
