| 产地 | 澳大利亚 |
|---|---|
| 产品硬度 | 4 |
| 存储条件 | 常温 |
| 堆密度 | 2.2g/cm3 |
| 粒度 | 100目 |
| 杂质含量 | 0.0001 |
| 执行质量标准 | 非标 |
| 贸易属性 | 外贸原单 |
| CAS | 58-86-6 |
| 氧化锂 | 3.0 |

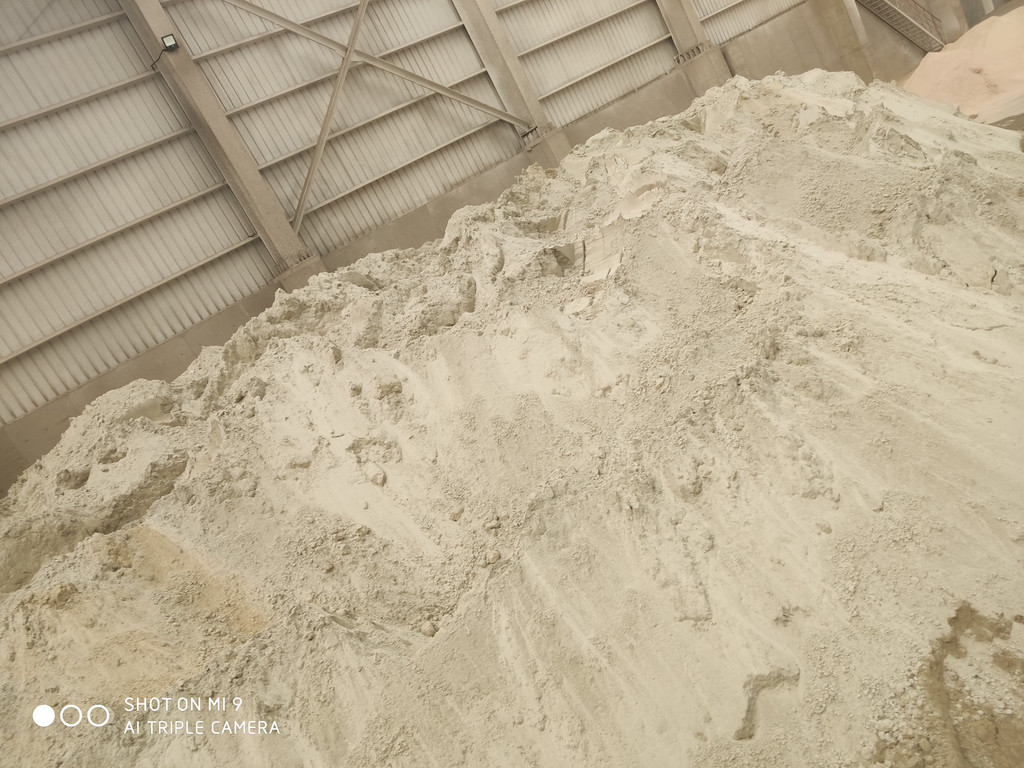

在陶瓷胚体中加入锂辉石,既作助熔剂,同时又是保证生成低热膨胀晶体的重要组分。
传统瓷常因石英和方石英的相转变所生产的体积变化,产生内应力而抗热振性差。在坯体中加入经锻烧后转变为β—锂辉石的原料,其晶格结构可吸纳高岭石相变游离出来的SiO2和外加的SiO2,成固溶体,而透铿长石的结构却不允许。它可使石英不断熔解于熔体中,抑制残余石英向热膨胀系数比石英高得多的方石英转化。还可降低β—石英向α—石英的晶型转变温度,使低热膨胀系数的β—石英在更宽广的温度区域内稳定。加之锉辉石有助于在较低温度下**能形成莫来石以增加坯体强度。由于这些作用使馒辉石质陶瓷具有低热膨胀性而有广泛,特殊的用途。利用其良好的抗热展性,广泛应用于窑具、感应加热部件、高温夹具、电阻丝线圈、高压输电绝缘子、家庭用耐火餐具,以及热电偶保护套等.利用其极低或零的热膨胀系数,应用于叶轮其片、喷气发动机部件、喷嘴衬片、内姗机部件以及要求尺寸很德定的高精度电子元部件。利用其高温化学稳定性,用于金属浇铸桶,实脸室用燃烧舟和燃烧管,以及酸授柑等。
