| 传热面积 | 34（m2） |
|---|---|
| 功率 | 45（kw） |
| 规格 | PLG-1500/16 |
| 适用物料 | 多种可用 |
| 应用领域 | 化工 |
| 重量 | 7000（kg） |
| 转速 | 23（r/min） |
| 操作方式 | 连续式 |
| 品牌 | 力马 |
| 型号 | PLG-1500/16 |
| 加工定制 | 是 |

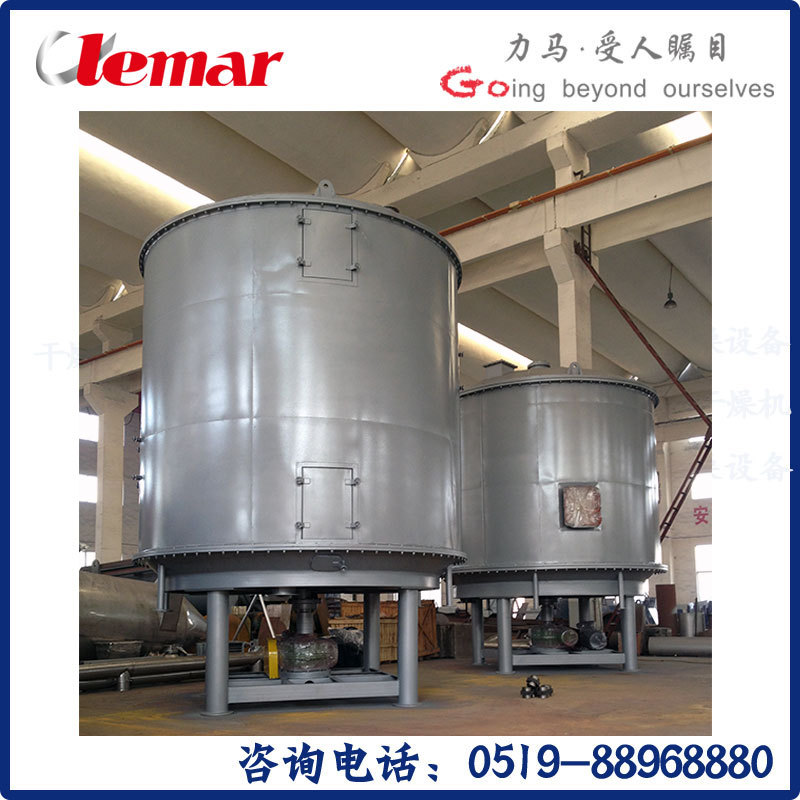

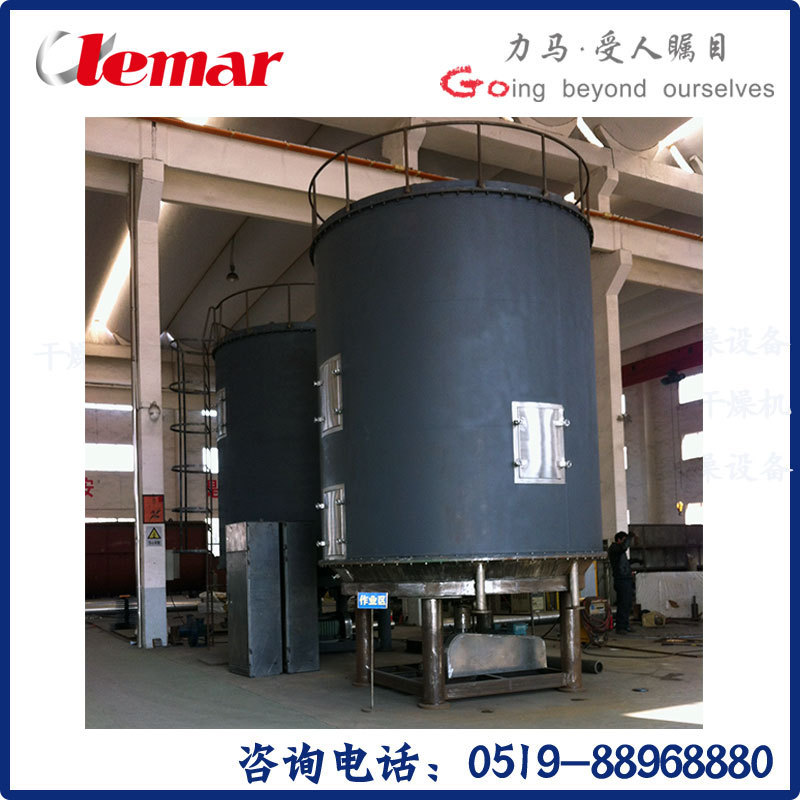

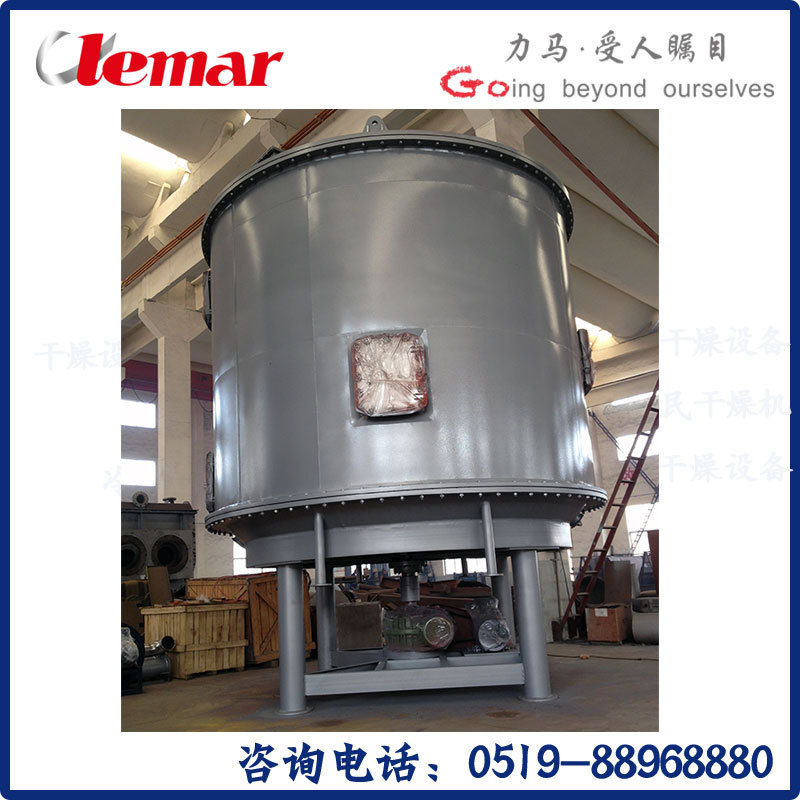

600kg/h新材料盘式干燥系统
技术参数
1、盘式干燥系统单条线处理能力：600kg/h（干基），其中：单台干燥机处理能力：≧310kg/h（干基）；
2、进料物料PPS水分含量：～50%；干燥后的PPS产品水分<0.5%；
3、干燥热源为0.6MPaG饱和蒸汽；
4、出料温度：<50℃
5、干燥系统设置收尘系统，要求除尘效率达到99.5%以上，优于**制定的相关环保指标；
6、整机工作运行噪声 ≤85dB
7、盘式干燥系统进料由聚苯硫醚（PPS）、H2O、NaCl等组成，其中PPS为固相，其进料组成如表1-1所示：
表1-1 盘式干燥系统进口物料组成及特性表
| 组成 | 分子量 | 物料量kg/h | wt% |
| PPS |
| 600.00 | ～50 |
| H2O | 18.0 | 600.60 | ～50 |
| NaCl | 58.5 | 0.6 | 0.05 |
| 合计 |
| 1201.20 | 100 |
| 温度℃ | 30~60 | 压力MPaG | 常压 |
8、主要物料特性：
PPS是颗粒＋微粉状固体（不易破坏），实密度约为1360kg/m3。堆积密度约为500-700kg/m3。粒径不小于49微米，不大于4mm，平均粒径约500微米到1毫米。
物料形状: 均匀粉粒状,不易粘结,流动性好
（3）采购要求
设备名称及位号：盘式干燥系统（X8301A1/X8301A2；X8301B1/X8301B2；X8301C1/X8301C2）， 数量：3台套；
（4）其他要求
1、连续进料，连续出料；强化传质传热过程，节约能源、提高质量，使盘式干燥机具有广泛的适应性和经济上的合理性。
2、干燥温度（即物料温度）：110~120℃（0.6MPaG饱和水蒸汽为165℃）；
3、产品水分：＜0.5%（w/w）；
4、出料温度：＜50℃；
5、干燥效果：干燥效果好，无过热和不均现象；
6、干燥机变频调速；
7、根据物料特性，计算换热面积，并提供简要热量平衡计算数据及系统运行能耗。
设计和制造
4.1技术要求
（1）盘式干燥系统需满足操作弹性为70～105％。
（2）工艺技术按设备订货数据表及相关规范要求，提供满足本文件和相关标准要求的**产品及其相应服务，同时应满足**对有关安全、环保等强制性标准。
（3）提供的设备应是完整的，包括所必须的管道、阀门、测量控制仪表、控制设备、附件等，所选材质应能满足介质要求。
（4）所有内部管路应采用法兰与本体联接，并考虑到检修和部件更换的便利条件，内部部件的材质均应符合规定要求，紧固件等应同内部管件材质相当。
（6）保证提供的仪器是全新的，技术是目前先进且成熟可靠的**产品。满足采购方技术要求的完整成套仪器。
（7）提供开工用备品备件和长周期运转备品备件清单。
4.2设备及材料要求
4.2.1供货装置设计、制造要求：
1、整套设备可靠运行时间大于8000小时/年；
2、干燥机材质为接触物料304不锈钢，即干燥盘、支架、蒸汽管道、主轴系统、耙杆、耙叶及进出料口全部为304不锈钢，表面抛光处理。干燥器筒体、顶盖内敷δ=1.5mm的304不锈钢板，干燥器外部采用硅酸铝棉保温外敷δ=0.6mm不锈钢2B板。保温外壁温度不高于45℃。其余为碳钢防腐。
3、盘式连续干燥器（系统）上湿物料进口的所有标准接管采用法兰连接（法兰标准为HG20592-08）；盘式连续干燥器（系统）上的开口位置按买方确认的管口方位图。并在筒体下部设置空气加热器接口。
4、单条线盘式干燥系统中二台盘式干燥机各配置一台进料螺旋：其中一台螺旋的长度约为1100mm；一台螺旋的长度约为3100mm；（均指的是下料斗的管口中心与盘式连续干燥器（系统）上湿物料进口管口中心间的距离），具体尺寸由卖方提出设计图纸由买方确认后制作。输送螺旋材质为304材质，输送量大于650kg/h（湿料）。
